1、聯樂工業級CF卡應用背景

數控機床的迅猛發展，給機械制造業帶來了巨大的變化。數控機床已成為機械制造業實現自動化、柔性化、集成化生產的基礎設備，在加工范圍、自動化程度、勞動強度、產品精度、質量穩定性、新產品開發、生產效率等方面，數控機床有著普通機床無法比擬的優勢。要充分發揮數控機床的這些優勢，關鍵是如何根據零件要求選擇合適的刀具，制定合理的加工工藝，編制合理高效的數控加工程序以及快捷輸入程序并啟動加工。

現在CAD/CAM技術已經越來越多的應用在數控加工領域，大大節省了設計制造的時間周期，并在一定程度上提高了精度和速度。但是，對于形狀簡單的工件，手工編程不但編程快捷、計算量小，而且運行快，因此，目前很多學校和部分生產企業仍然采用手工編程的方法，特別是數控車床的加工編程。

不管是手工編程，還是自動編程，程序如何傳輸?shù)綌?shù)控機床進行加工是提高生產效率的一個很重要的方面。一方面，現在的CAD/CAM技術可以通過傳輸軟件與機床進行通信數控傳輸，提高程序傳輸速度，但這種方法需要有一臺電腦作為傳輸輔助，成本較高;另一方面，采用手工輸入數控機床的數據傳輸方法，會大大增加占機調整時間，降低生產效率。

采用工業級的CF卡作為傳輸中介，把手工或CAM自動編程程序讀寫到CF卡中，通過連接器插進數控機床對應的卡槽里面，可以進行程序的調用加工、讀寫程序等工作。

2、工業級CF卡及其輔件介紹

2.1 工業級CF卡

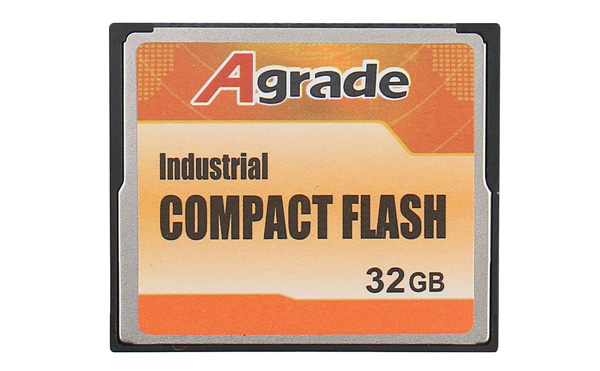

工業級CF卡的外形如圖1所示，存儲量有128M、256M、512M、1G、2G等。工業級CF卡的儲存量遠比數控機床儲存能力大，一般經濟型的數控車床、數控銑床儲存量大概為48K，一般小型加工中心為256K，其儲存能力遠不能滿足數控加工生產的需要。因此，工業級CF卡的應用可滿足外部儲存的需要，同時在不影響數控機床讀寫的情況下，把一些需要保護、保存或舊程序儲存?zhèn)浞荩詰?yīng)不時之需。

2.2 適配器

適配器也稱連接器，是CF卡、數控機床卡槽、手提電腦三者連接的連接器，只有通過這個連接器插進數控機床對應的卡槽才能進行讀寫操作。

2.3 萬能讀卡器

萬能讀卡器，一般電腦城都能買到的，它是工業級CF卡和臺式電腦USB口的連接樞紐，通過這個讀卡器，可以把電腦里的程序輸出到CF卡，也可把CF卡里的程序輸出到電腦進行編輯或保存。

3、工業級CF卡傳輸程序的有關參數設定

3.1 工業級CF卡儲存程序的格式要求

工業級CF卡內程序都是以**.CNC后綴形式存儲，其他的包括**.TXT、**.doc、**.reg、**.bat、**.inf、**.vbs等后綴，都不能讀寫操作，因此在編輯數控加工程序時，保存程序的格式應為**.CNC形式，而且在設定好**.CNC程序后，工業級CF卡內自動分配一個序列號1,2，3,4···，使程序按照序列號進行排序儲存。

3.2 工業級CF卡與數控機床傳輸程序的系統參數設定

數控機床出廠時一般把I/O讀寫通道設定為0，即I/O=0，適用電腦與數控機床RS232串口通信傳輸數據和當前CAD/CAM軟件和電腦傳輸軟件的需要，但不適用于工業級CF卡與數控機床之間的數據通信傳輸。若想利用工業級CF卡與數控機床進行數據傳輸，則需要把I/O讀寫通道設定為4，即I/O=4。FANUC系統數控車床I/O通道設定方法為：機床主界面下，按“OFFSET”按鈕→按“設定”→移動光標至I/O通道→在“MDI”模式下，輸入4，再按“IN-PUT”修改寫入，使I/O通道=4，設定傳輸參數完成。

4、工業級CF卡在數控機床傳輸數據中的使用方法

4.1 機床中查看工業級CF卡儲存程序的方法

把工業級CF卡插進連接器中，然后再把連接器插進數控機床對應的卡槽中。機床面板主界面下，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“READ”(讀取)，就可以查看到CF卡內儲存程序的情況。

4.2 工業級CF卡內程序輸出到數控機床的方法

1)確認I/O通道=4，操作方法不再重復。

2)確認CF卡內程序以**.CNC后綴形式存儲，且程序名不能與機床內存儲程序名重名，否則報警無法操作。

3)工業級CF卡內程序輸出到機床的方法步驟

把工業級CF卡插進連接器中，再把連接器插進數控機床對應的卡槽中，在機床面板主界面下，打開“編輯”模式，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“FREAD”，此時進入CF卡內部，可以查看程序儲存情況，在頁面下部有2個設定，即“F設定”和“O設定”，應分別對其設定，其中“F設定”是指程序文件的序列號，“O設定”是指程序名。比如程序名011，在工業級CF卡內存儲的序列號為3，則在“F設定”時，光標移動至“F設定”處，輸入3，再按“F設定”;在“O設定”時，光標移動至“O設定”處，輸入11，再按“O設定”。這2個“F設定”和“O設定”都要分別進行輸入設定，才可以把工業級CF卡內程序輸出至數控機床內部進行讀寫操作。

4.3 數控機床內程序輸出到CF方法

1)把插有工業級CF卡的連接器插進機床卡槽，在機床面板主界面下，打開“編輯”模式，按“PROG” →屏幕中按“DIR” →查看數控機床存儲程序情況，并查找要輸出到CF卡的程序(比如程序012，輸入012)，打開程序內容，按“操作”→按“擴展鍵”→按“PUNCH” →按“執行”，按照以上這些步驟就可以把程序012傳輸至CF卡內。

2)同樣在“編輯”模式下，按“PROG” →屏幕中按“DIR”，查看數控機床存儲程序情況，查找并記下要輸出到CF卡的程序名(比如程序012)。按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→按“PUNCH” →輸入程序名012→按“O設定”→“執行”，按照以上這些步驟也可以把程序012傳輸至CF卡內。

4.4 工業級CF卡添加、刪除程序方法

工業級CF卡不僅可以通過讀卡器在電腦上進行添加、刪除、修改程序等編輯工作，還可以在數控機床上直接進行編輯，下述工業級CF卡在數控機床上刪除某個程序的方法步驟。

把插有工業級CF卡的連接器插進機床卡槽，在機床面板主界面下，打開“編輯”模式，按“PROG” →按“擴展鍵”→按“CARD”(卡)→按“操作”→“DELETE” →輸入程序序列號(比如程序013的序列號是5，則輸入5)→按“F設定”→按“執行”，按照以上這些步驟也可以把工業級CF卡內程序013刪除掉。

本文通過對工業級CF卡與數控機床間的讀取、編輯、調用等數據傳輸使用方法的研究應用，發現使用工業級CF卡與數控機床進行數據傳輸，不但可以降低輔助設備成本而且方便快捷，還可以大大縮短人工輸入的時間，減少占機調整時間，提高生產效率。
