在本期案例中，客戶是是全球領先的工程機械制造商，也是全球最大的混凝土機械制造商，并于2020年以98705臺挖掘機的銷量，首奪全球挖掘機銷量冠軍。

其公司產品包括混凝土機械、挖掘機械、起重機械、樁工機械、筑路機械。其中，混凝土設備為全球第一品牌，挖掘機、大噸位起重機、旋挖鉆機、路面成套設備等主導產品已成為中國第一品牌。

但取得成就的同時，該企業也遇到了重型機械制造業中普遍會遇到的困難。

生產制造遇到瓶頸 企業工廠亟待轉型

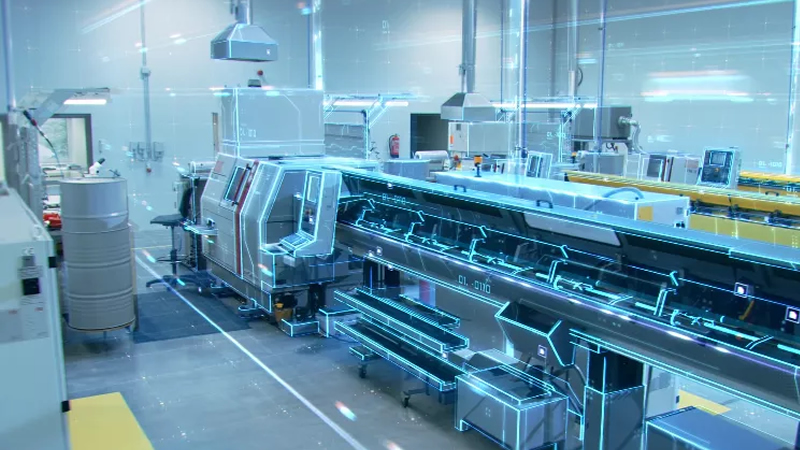

該企業的制造工廠中配備了一些大型數控機床，用來制造各種零件，然后由工廠的其他部分組裝成重型設備。操作員的工作包括調度和手動輸入每一個單獨的工單到不同的數控機床。一旦操作人員長期工作疲勞而不小心在數控機床上輸入了錯誤的信息，就意味著生產過程發生變化，這些錯誤往往會導致機器停工返工，造成不合格零件丟棄，以及重新制造新零件，增加生產成本。

并且該企業也曾嘗試過升級工廠全自動化，并在整個過程中部署了消費級4G/無線設備，但仍無法解決信號差的問題，這就意味著由于網絡不穩定，機器無法準確接收生產數據。因此，該企業決定，將采用5G技術從新開始改造其生產工廠。

研華助力工廠5G部署 提供可擴展性解決方案

為了實現生產工廠的升級轉型，該企業需要做到以下三點：

在數控機床之間搭建MES系統以實現IT/OT 融合。

采集數控機床的電機、伺服、核心軸和運行時間的數據，以實現預測性維護。

管理所有工廠流程，因此在所有生產站都安裝了模塊以進行跟蹤和監控。

因此針對該企業的需求，研華提供支持5G 的工業級物聯網邊緣控制器UNO-137解決方案。UNO-137將被放置在高架機柜中使用，并內置AIW-355 5G模塊。控制器從數控機床采集數據，再通過電信公司提供的專用5G網絡傳輸數據。

UNO-137 可以很方便快捷的與工廠原有的生產平臺集成，將數控生產數據從數控控制器（西門子/馬扎克）傳輸?shù)焦S的 MES 或私有云。UNO-137充當以太網網關，將多種功能集于一身，幫助客戶快速部署5G工廠全自動化。

研華解決方案具有可擴展性，因此如果未來客戶需要更多的模擬/數字I/O來采集機器狀態數據，ADAM-6300系列遠程以太網 I/O模塊可以集成具有安全OPC UA協議的5G網絡，實現IT/OT無縫融合。

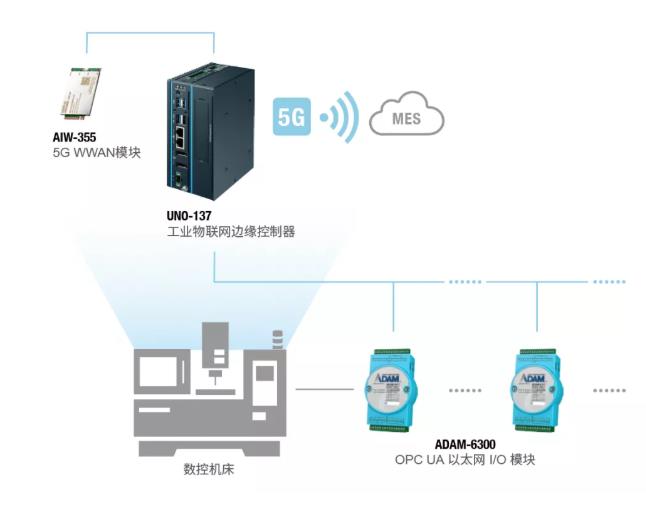

系統圖

項目實施

UNO-137：工業級物聯網邊緣控制器

UNO-137是一個可擴展、高可靠、面向工業物聯網應用的硬件平臺，適用于多元化應用，可以應用于數據采集、設備上云、PC-Base控制，將IT與OT無縫連接，助力設備和工廠的數字化轉型，能夠快速、經濟、高效的實現多樣化的工業應用。

AIW-355

具有M.2 3052 Key-B接口的高度集成的5G WWAN 模塊。

ADAM-6300

OPC UA以太網I/O模塊。

客戶選擇這個5G 工業物聯網 制造解決方案的理由是什么呢？

5G 作為新一代的無線連接技術，在工業物聯網 (IoT) 和B2B市場中扮演著關鍵角色。隨著5G逐漸在垂直市場中的應用，越來越多的行業將從中獲益，以5G為核心，將極大地提高制造企業運營效率。

UNO-137是一款多功能設備，實現了工控機、網關和5G CPE的綜合功能。

UNO-137是符合 OPC-UA 的以太網網關。

在中國工業物聯網市場的經驗。

高端規格，易于安裝，數據安全性佳。

UNO-137采用了模組化設計，可以擴展更多的I/O接口，支持最新的5G通訊，可以兼容市面上大多數5G通訊模組，實現數據采集的無時延、大帶寬上傳。同時UNO-137采用了接口全隔離的設計，達到了更高的工業等級，運行溫度達到了-40~70℃，通過了IEC-61010標準，更適合在工業控制現場使用，并且提供了15年的供貨周期，方便設計定型后的長時間供貨。滿足工業4.0轉型的需求，連通IT和OT之間的鴻溝。

在中國，5G技術正在蓬勃發展，基礎設施/站點正在快速建設中，但支持 5G 且足夠可靠，足以運行整個運營的邊緣系統仍然相對較少。由于該項目的成功，該解決方案被當?shù)卣x為 5G 展示站點，用以展示5G工業物聯網制造的成功。總體而言，客戶對研華的專業服務及供貨速度非常滿意，亦希望在其他制造項目上再次合作。
